CABLEADO ESTRUCTURADO

Es un sistema de cableado diseñado en una jerarquía lógica que adapta todo el cableado existente en un edificio,y en el futuro ,en un único sistema.Un sistema de cableado estructurado  exige una topológica física en estrella ,que permite una administración sencilla y una capacidad de crecimiento flexible.

Características generales

-La configuración de nuevos puestos se realiza hacia el exterior desde un nodo central,sin necesidad de variar el resto de los puestos.Solo se configuran las conexiones del enlace.

-La localización y la corrección de averías se simplifica ,ya que los problemas se pueden detectar a nivel centralizado.

-Mediante una topología física en estrella se hace posible configurar distintas  topologías lógicas ,tanto en bus como en anillo,simplemente reconfigurando centralizadamente las conexiones.

Elementos de un cableado en un edificio


-Repartidor principal o del edificio(sala de equipos o armario principal).

-Cableado de distribución del edificio.

-Subrepartidor  de la planta.

-Cableado horizontal (cableado del armario de la planta a la toma de usuario).

-Toma ofimática o toma de usuario.


6.28




Los armarios repartidores de la planta deberán situarse,siempre que haya esppacio disponible ,lo más cerca posible de la vertical por la que transcurre  el cableado vertical.

En la instalación del repartidor de edificio debe considerarse también su proximidad a los cable exteriores.En caso de instalarse equipos de comunicaciones será necesario instalar una acometida  eléctrica y la ventilación adecuada.

Los repartidores o armarios de la planta deberán estar distribuidos de manera que las distancias que los separan de las rosetas de red sean las menores posibles,a la vez que se reduzca el número de armarios necesarios .

RECINTOS PARA REDES DE DATOS

Los recintos utilizados para redes de datos puede ser de tipo armario o sala de equipos .Cada uno de ellos tiene una aplicación  en función de la superficie a cubrir y los equipos que debe albergar en su interior.

Los armarios suelen ser de tipo rack de 19,que son los normalizados para estas instalaciones.Un rack es un soporte metálico destinado a alojar los equipamientos electrónico,informático y de comunicaciones.las medidas para la anchura están normalizadas para que sean compatibles con los equipamientos de la mayoría del fabricantes.También se llamaban bastidores o cabinas .

Cada columna tiene tres agujeros a intervalos regulares,llamados unidades rack U,en la que podemos observar se numeración.

La altura de los rack esta normalizado  y sus dimensiones se indican en unidades  u.Es normal que existan racks desde 4 U de altura  hasta 46/47 U de altura.

La anchura estándar de los rack es de 600mm o de 800mm.

En cuanto a la profuncidad del bastidor,no está normalizado,dando cierta flexibilidad en función del equipamiento  que albergue en su interior .Los más comunes son dse 450 mm,de 600mm,de 800mm,de 900mm,de 1.000mm y de 1.200mm.



-Rack mural:como todos los armarios ,sirve para alojar la electrónica de red.Son lo más pequeños  y van colgados en la pared.

-Rack de pie:son utilizados principalmente cuando  se instalan en su interior servidores,SAIS(sistemas de alimentación interrumpida),aparte de la electrónica de red.

-Open rack o rack abierto:estos son modelos que disponen solo de la estructura ,eliminando puertas y otros complementos .Se utilizan en salas de equipos,que al estar cerradas ,permiten utilizar este tipo de recintos.

Tirada de cableado en canalización

-La tensión máxima del cable UTP es de 110 N (12Kg). Es decir ,no deberemos tensar más de ese valor para no estropear el cable ni sus características de transmisión.

-En un cable multipar hay que seguir las indicaciones del fabricante del mismo.

-Los lazos o nudos  en el cable crean daños permanentes  en el mismo,cambiando la construcción original interna,incluso cuando el cable se estira de nuevo.Por tanto,si se forma un nudo o lazo,es recomendable cortar y aprovechar el trozo para un enlace corto.

-Es aconsejable dejar un trozo de cable de reserva ,que será de unos 3 m en el cuarto de telecomunicaciones  y de 30 cm en la toma de usuario.No se debe forzar dicho cable dentro de la roseta.La longitud de cada cable enlace  horizontal(entre el armario y la toma de usuario)no debe exceder  los 90 m,incluyendo el cable de reserva.

-No instalar  el cable de reserva en forma de bobina (circulo);mejor hacerlo en forma  de 8 ,a lo largo de las canalizaciones  o en el propio armario.

-Los radios de curvatura serán de 4 veces el diámetro exterior del cable ,en el caso del UTP,y de 8 veces  el diámetro exterior del mismo en el caso del FTP.Para los cables de cobre en el sistema troncal,el radio de curvatura debe ser  10 veces el diámetro  exterior del cable.

-No deben apartarse las bridas hasta el punto que deformen la cubierta del cable,ya que se fuerzan los pares unos contra otros,empeorando el enlace.Las bridas se podrán a mano y deben  poder moverse  sin esfuerzo.

-Se tendrá cuidado de no dañar el aislamiento de los conductores al pelar la cubierta .Es importante utilizar herramientas especificas para pelar los cable.

-El pelado de la cubierta en las rosetas no deberá superar los 2,54 cm.

-El destrenado de los pares será ,como maximo ,de13 mm.

-Al incrustar el cable con la herramienta  de inserción IDC,es conveniente utilizar la herramienta dos veces por cada conductor ,con  el fin de asegurar la mejor conexión posible ,sobre todo  con los cables de categoría 6.


-En cables de fibra óptica ,seguir las recomendaciones del fabricante.

Suelo y techo técnico

El suelo técnico elevado o falso registrable es un sistema que soluciona la necesidad de ocultar el gran número de instalaciones que se dan en determinadas  zonas de trabajo,en salas técnicas o de equipos y en otro lugares en los que existe una gran cantidad  de cableado eléctrico  y de datos ,conducciones de agua,climatización etc.Permite ocultar y conducir ordenadamente todas estas instalaciones bajo suelo .El cableado se suele color en bandejas situadas bajo suelo técnico.

Se colocan bibliotecas,museos,colegios,centros comerciales,centrales telefónicas o eléctricas,salas de control,laboratorios,centrales de procesamiento de datos,etc.

El techo técnico o falso techo registrarle ofrece una solución constructiva en espacios que requieran albergar instalaciones de diversa naturaleza.

Se coloca a una distancia determinada del techo de la habitación y lleva la canalizaciones  de cualquier tipo,como la del  cableado de datos,climatización,conducciones de agua,etc.

Es de tipo registrable que se puede abrir para el mantenimiento y reparación de las diversas instalaciones que incluye.

El cableado se suele colocar en bandejas situadas sobre el techo técnico.

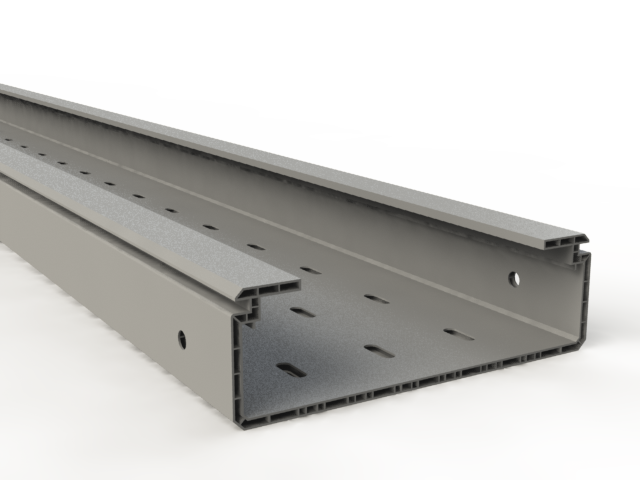

INSTALACIÓN Y COLOCACIÓN DE BANDEJAS

Cuando una instalación de superficie necesita más espacio,se utilizan las bandejas en lugar de las canaletas.Además,cuando se necesita una protección mecánica importante contra golpes a los cables,se utilizan las bandejas metalicas.

Además la protección ,la función de las bandejas es el soporte de los conductores eléctricos instalados siguiendo las indicaciones del Reglamento Electrotécnico de Baja Tensión.


Las bandejas metálicas deben conectarse a la red de tierra de forma que quede asegurada su continuidad eléctrica.No obstante ,las bandejas no pueden utilizarse como conductores de protección o de neutro.

Para la colocación de las bandejas ,cada fabricante suministra la forma de realizarlo,los elementos necesarios,los soportes,etc.






















 Para instalar tanto las canaletas en el techo como en altura ,así como las bandejas y el cableado en su interior ,es necesario generalmente el uso de escaleras portátiles o de mano .Esto requiere de unas medidas de prevención de riesgos laborales que hay que ir aprendiendo con su uso.Si la altura de la escalera es superior a 3,5 m,es necesario el uso del arnés de seguridad.

precio:36,90 eu







precio:400, 83 eu

Instalación y colocación de canaletas

La norma para instalaciones define la canaleta protectora o canaleta con el material de instalación formado por un perfil rectangular de paredes perforadas o lisas,destinado a alojar conductores o cables eléctricos,cerrado por una tapa desmontable.

La normativa actual autorizada a instalar sobre la canaleta:

-Instalar interruptores,tomas de corriente ,rosetas de red y dispositivos de mando y control,siguiendo siempre la instrucciones de fabricante.

-Realizar empalmes de conductores en su interior  y en la conexión de los aparatos.

El  numero máximo de conductores que pueden alojarse en el interior de un canal será sera el que permita  un tendido fácil y la incorporación  de accesorios a la
 misma.

Podemos ver las canaletas más básicas.Podemos comprobar la diferencia del espacio interior en cada una de ellas,lo que nos permite comprobar la cantidad de cables que pueden alojar en su interior.


Para instalar la canaleta ,primero se inspecciona el lugar ,se realiza el trazo siguiendo como guía los planos de la instalación  del proyecto,se marcan los lugares en los que se realizan los taladros y colocaremos la canal con tornillos adecuados a su tamaño.

Siguiendo los planos del proyecto técnico para una instalación en el suelo,procedemos a realizar el trazado y después, la instalación de las canalizaciones,para finalmente introducir los cable ,legar hasta el armario de datos  y colocar todos los elementos finales como las tomas de datos, los enchufes ,etc,todo ello con  ayuda de un taladro  y las brocas adecuadas,cinta  métrica,unos tacos,unos tornillos,una guía para introducir los cables etc.





HERRAMIENTAS PARA CANALIZAR TUBOS

cincel

Herramienta para labrar a golpe de martillo piedra, metales y madera que consiste en una barra de acero con un extremo acabado en un filo en forma de cuña; se usa poniendo este extremo sobre lo que se quiere labrar y golpeando con el martillo por el extremo opuesto.


precio:4,60 eu
dureza 57rc en la zona de corte y 50rc en la cabeza.


cortafríos
Una herramienta manual  que se utiliza para chapa
precio:10 eu
Cincel fuerte para cortar hierro frío a golpe de martillo.

Cortafríos de mecánico Bahco-Belzer modelo 3740. Fabricado en Acero Vanadio Extra. Acabado lacado color cobre. Mango plano ovalado. Cabeza reforzada. 200 mm de longitud. Ancho de boca 24 mm.

Martillo compresor eléctrico







precio:700 eu

- Potencia absorbida 1.500 W
- Potencia de percusión, máx. 13 J
- Número de percusiones a velocidad nominal de rotación 2.720 rpm
- Protección contra rearranque
- Longitud 540 mm
- Anchura 115 mm
- Altura 280 mm
- Peso 8,5 kg

Rozadora de pared


precio:200 eu

Potencia W 1.500
Giros en vacio min 8.500
Diametro de disco mm Ø 125
Ancho de corte mm 8-30
Maxima profundidad mm 5-29
Peso Kg 5

INSTALACIÓN Y COLOCACIÓN DE TUBOS

Tubo de empotrar se utiliza para introducirlo en la pared de  la edificación,como se instala en las viviendas el cableado electrónico.














Tubo rígido de superficie se utiliza para ser visible  en la instalación ,como en el caso de naves industriales,centros educativos etc..


                                                Herramientas de corte






Instalación de canalización con tubos protectores :



-El trazado de las canalizaciones se hará siguiendo líneas verticales y horizontales o paralelas a las artistas de las paredes que limitan el local en el que se efectúa  la instalación.

-Las curvas practicadas en los tubos serán continuas y no originaran reducciones de la sección.

--Se podrán introducir  y retirar con facilidad los conductores en los tubos ,una vez colocados  y fijados ,disponiendo,para ello,los registros que se estimen necesarios,que en tramos rectos no estarán separados entre sí y mas de 15cm.

-Los tubos metálicos  que sean accesibles   deben ponerse a tierra,debiendo asegurarse su continuidad eléctrica.

-No podrán utilizarse los tubos metálicos como conductores de protección o de neutro.

-El cambio de canalización se realizará en una caja apropiada ,de material aislante y no propagador  de la llama.



Las consideraciones especificas :

-Los tubos se fijaran a las paredes o techos por medio de bridas o  abrazaderas protegidas contra la corrosión y sólidamente  sujetas.

-Los tubos se colocarán adaptándose  a la superficie sobre la que se instalan ,siendo conveniente colocarlos,siempre que sea posible , a una altura mínima  de 2,5 cm sobre el suelo.


-En los cruces de los tubos con juntas de dilatación  de un edificio ,deberán interrumpirse los tubos quedando los extremos del mismo separados entre si 5cm y empalmandose  posteriormente  mediante manguitos deslizantes que tengan  una longitud mínima de 20 cm.

Consideraciones especificas de los tubos cuando se empotran.


-En la instalación de los tubos en el interior de los elementos  de la construcción,las rozas(regolas)no podrán en el peligro la seguridad de las paredes o de los techos en los que se practiquen .Las dimensiones de las rozas serán suficientes para que los tubos queden recubiertos por una capa de 1 cm de espesor ,como mínimo.En los ángulos, el espesor de esta capa puede reducirse  a 0,5 cm.


-No se instalarán ,entre el forjado y el revestimiento ,tubos destinados a la instalación eléctrica de las plantas inferiores.

-Para la instalación de la propia planta ,únicamente podrán instalarse ,entre el forjado y el revestimientos tubos que deberán quedar recubiertos por una capa de hormigón o mortero de 1 cm de espesor ,como mínimo.


-En caso de utilizarse tubos empotrados ,es conveniente disponer los recorridos horizontales a 50 cm -como máximo-,del suelo o techos y los verticales,a una distancia no superior a 20 cm de las esquinas.

Canalización

Una canalización es un conjunto de elementos que protegen y sujetan  los cables.Van desde los recintos  de telecomunicaciones  a los armarios de datos i de ahi, a las tomas de usuario.

Tipos de canalizaciones:

-De la entrada a la sala de equipos o al cuarto de telecomunicaciones  o al armario de telecomunicaciones.

-Canalizaciones verticales o backbones del edificio,entre armarios  de diferentes pisos,e incluso,del mismo piso.

-Canalizaciones horizontales ,entre armarios y tomas de usuario o áreas de trabajo.

Consideraciones en la canalización.

-El cableado  horizontal va desde el armario repartidor de planta hasta el área de trabajo o la toma de usuario.

-El cableado principal o backbone conecta los distintos repartidores de planta  con el repartidor principal.

-La instalación de un sistema de cableado en un edificio nuevo es relativamente sencilla,si consideramos el cableado como un elemento a incluir en la planificación  de la obra ,ya que los instaladores no tienen que preocuparse de las paredes ,la pintura ,los suelos etc.La situación en los edificios ya considerados es muy diferente.

Opciones para la distribución de canalización.

-Tubo emportado

-Tubo en superficie

-Canalización en superficie,que puede ser de dos tipos :canaleta i bandeja .

-Falso techo o techo técnico.

-Falso suelo o suelo técnico.

Que hay que considerar a la hora de inclinarnos por la utilización de un sistema  :

Un parámetro que ha de considerarse en el momento de inclinarnos por la utilización  de un sistema respecto a otro es el tamaño del espacio requerido para el tendido  de los cables.Este espacio es función del número de cables que van por una misma canalización  ,la superficie de cada uno de ellos ,el grado de holgura  que se quiera dejar para futuras amplificaciones ,etc..siguiendo estrictamente lo indicado en los planos de la instalación del proyectista.


Herramientas necesarias.

-Martillo ,taladro,brocas ,tijeras,destornilladores ,alicates ,cinta métrica,nivel de burbuja o láser,etc..

-Sierra ,inlgetadora o tabla de inglestes,lápiz para marcar llaves fijas de distintas medidas ,llave inglesa ,etc.

-Tacos ,tornillos,bridas,arandelas ,cinta adhesiva,cinta aislante,etc.

-Equipo de protección individual como guantes ,gafas de seguridad etc.
